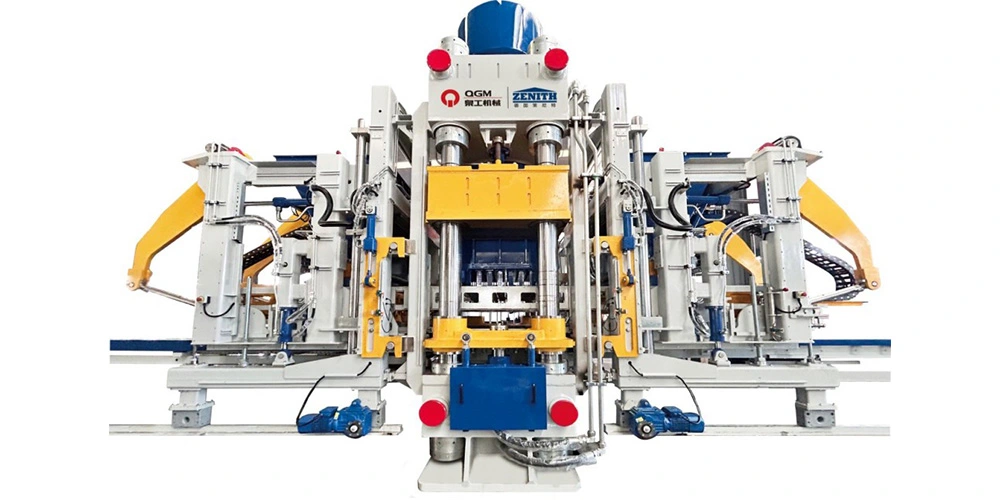

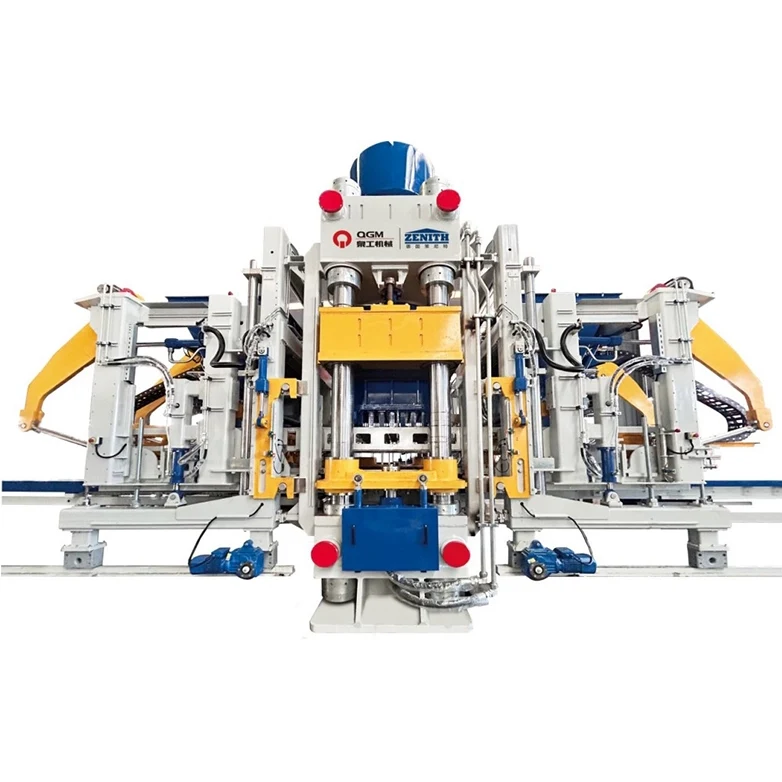

Бетон бұйымдарына арналған автоматты гидравликалық бетон блоктарын жасау машиналары

Біріктірілген механикалық, гидравликалық және электрлік архитектураға негізделген VP сериясы жоғары берік машина жақтауын, үлкен тоннажды гидравликалық престеуді, сервовибрацияны және интеллектуалды автоматтандыруды біріктіреді. Тұрақты жұмыс пен дәйекті қалыптау өнімділігін қолдау үшін негізгі жүйелерде халықаралық деңгейде танылған компоненттер қолданылады.

Үш қысу күші конфигурацияларымен — 600, 900 және 1500 тонна — ZN-VP сериясы әртүрлі өндірістік талаптары мен өнім сипаттамалары бар бетон бұйымдарын өндірушілер үшін ауқымды шешімді ұсынады.
Құрылғы әсіресе қалыптау қысымы, материалға бейімделу және өнімнің икемділігі маңызды болатын қолданбаларға сай келеді. Таңдалған үлгіге, қалып конфигурациясына және өндіріс орнатуына байланысты машина мыналарды жасай алады:
●Стандартты бетон блоктары
● Қуыс блоктар
●Тротуарлар
● Бордюрлер
●Тас тәрізді бетон бұйымдары
●Көгалдандыру өнімдері
●Суды үнемдейтін беткейлерден қорғайтын блоктар
●Қабырғалық және сәндік бетон бұйымдары

ZN-VP сериясы сонымен қатар әртүрлі ұсақ түйіршікті және қатты қалдықтар негізіндегі шикізатты, соның ішінде құрылыс қалдықтарын, металлургиялық қатты қалдықтарды, шахталық қалдықтарды, тас ұнтағын, шламды және құм жууға арналған балшықты тиісті материалды дайындау және араластыру дизайнын ескере отырып, кәдеге жаратуды қолдайды.

Бұл ZN-VP сериясын қатты қалдықтарды қайта өңдеуге және қосылған құны бар бетон өнімдеріне бағытталған бетон блоктарын өндіру жобалары үшін қолайлы нұсқаға айналдырады.

Блок машинасының техникалық сипаттамалары

Техникалық көрсеткіштер

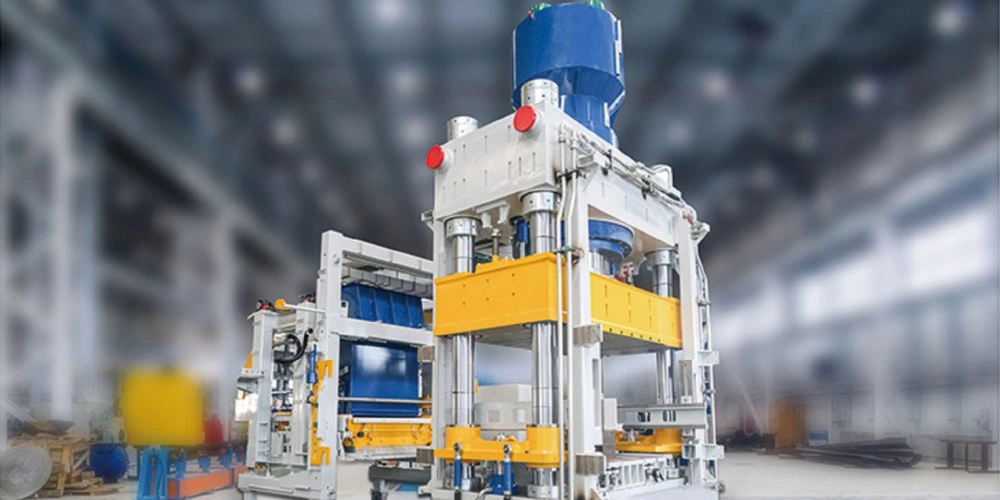

1. Тұрақты қалыптауға арналған жоғары берік станок жақтауы

Негізгі машина қаңқасы арнайы пішінді болат секциялардан жасалған және патенттелген құрылымдық дизайн технологиясын қамтиды.
Конструктивтік тұрақтылықты жақсарту үшін дәнекерленген жақтау діріл кернеуін жоюдан өтеді. Үлкен диаметрлі бағаналар пішінді жабу кезінде қолдау мен нұсқаулықты қамтамасыз етеді, қалыптау процесінде қалыптың дәл орналасуын сақтауға көмектеседі.
Қалыптан шығару жүйесі пішінді босатуды үйлестіру және өнімнің дәйекті қалыптасуын қолдау үшін механикалық синхрондауды қабылдайды.
Жоғары қысымды бетон блоктарын өндіру үшін қалыпты қозғалысты және қайталанатын қалыптау шарттарын сақтау үшін қатты машина құрылымы өте маңызды.

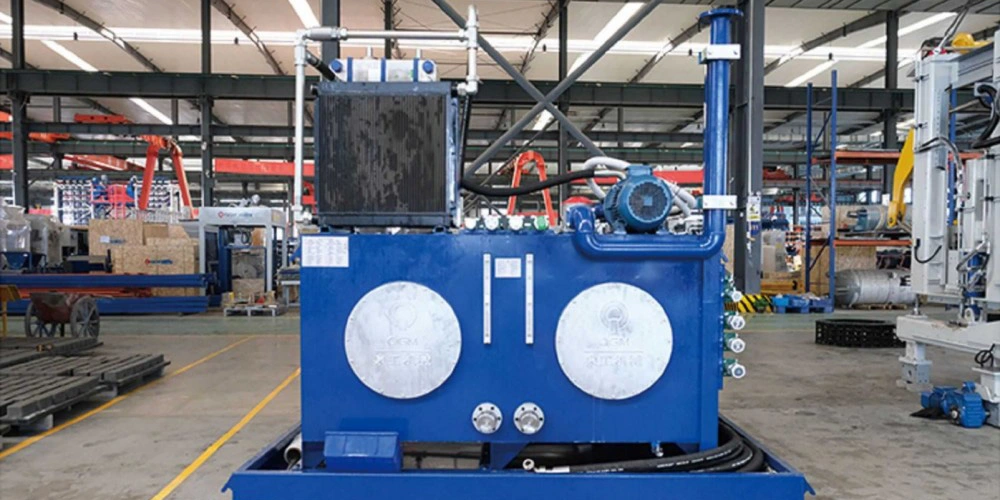

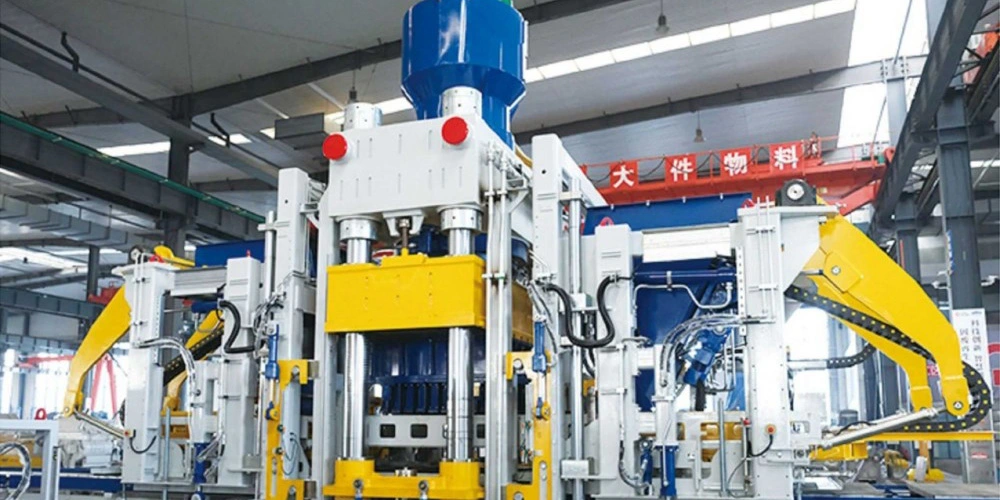

2. Үлкен тонналық гидравликалық престеу жүйесі

Гидравликалық қалыптау жүйесі ZN-VP сериясының айқындаушы белгілерінің бірі болып табылады.
Үш модель сәйкесінше 600, 900 және 1500 тонна болатын максималды негізгі қысым күштерін қамтамасыз етеді. Үлкен диаметрлі негізгі цилиндрлер жоғары қысымды бетон бұйымдарын өндіру үшін қажетті қалыптау күшін тудырады.
Гидравликалық жүйеде халықаралық брендті гидравликалық сорғылар мен клапандар қолданылады. Басу жылдамдығын, қысымды және инсультті өнім мен технологиялық талаптарға сәйкес реттеуге болады.
Бұл әртүрлі өнім түрлері мен материал сипаттамалары үшін қалыптау процесін конфигурациялауға мүмкіндік береді.
Жоғары қысымды гидравликалық конфигурация әсіресе тығыз бетон өнімдерін шығаратын немесе ұсақ ұнтақтар мен қатты қалдықтардан алынатын материалдары бар қоспалармен жұмыс істейтін өндірушілерге қатысты.

3. Неміс сервовибрациялық технологиясы

ZN-VP сериясы озық неміс сервовибрациялық технологиясын қамтиды.
Сервоқозғалтқыштар қозу күші мен діріл өнімділігін өндіріс талаптарына сәйкес реттеуге мүмкіндік беретін жылдам әрекет етуді және діріл параметрлерін дәл бақылауды қамтамасыз етеді.
Бекітілген дірілді басқарумен салыстырғанда, сервотехнология әртүрлі өнім түрлері мен материал құрамдары арасында ауысу кезінде үлкен икемділікті қамтамасыз етеді.
Бақыланатын діріл процесі бетонның нығыздалуын қолдайды және өнімді қалыптастырудың тұрақты шарттарын сақтауға көмектеседі.
Сервовибрациялық бетон блоктарын қалыптастыру технологиясы, әсіресе, өндірістік желі бір стандартталған өнімді үздіксіз жұмыс істеуге емес, бірнеше өнім сипаттамаларын қамтуы қажет болғанда өте маңызды.

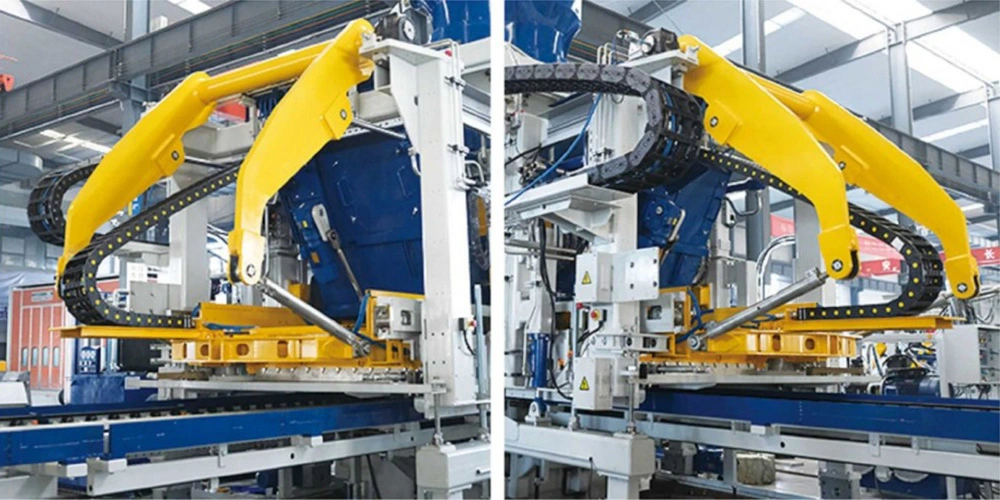

4. Жеңіл техникалық қызмет көрсету үшін жасалған бұралмалы қолмен беру жүйесі

Материалды беру жүйесі материалды дәйекті бөлу үшін берік бұралмалы қол конфигурациясын пайдаланады.
Үлкен диаметрлі бағыттаушы доңғалақтар қоректендіру арбасының тегіс қозғалысын қолдайды, ал ауыстырылатын тозу тақталары техникалық қызмет көрсетуді жеңілдету үшін негізгі жанасу беттеріне орнатылады.
Азықтандыру платформасы ауыстырылатын тозу компоненттерін де пайдаланады. Гидравликалық құлыптау тексеру, тазалау және техникалық қызмет көрсету операциялары кезінде азықтандыру бөлігін ашуға және бекітуге мүмкіндік береді.

Бұл дизайн тозу бөлшектеріне оңай қол жеткізуді қамтамасыз етеді және күнделікті қызмет көрсету жұмыстарының күрделілігін азайтуға көмектеседі.

5. Біріктірілген статикалық престеу және дірілді қалыптау

ZN-VP сериясы екі қалыптау механизмін біріктіреді: жоғары қысымды статикалық престеу + сервовибрация.
Гидравликалық жүйе негізгі қалыптау күшін қамтамасыз етеді, ал діріл жүйесі қалыптау кезінде материалды тығыздауға көмектеседі.
Түпнұсқа техникалық конфигурацияға сәйкес, жүйе сәйкес үлгілерде 900 немесе 1500 тоннаға дейін негізгі басу күшін және 120 кН діріл күшін қамтамасыз етеді.
Біріктірілген технология дөрекі қатты қалдықтарды да, өте жұқа ұнтақ материалдарын да пайдалана отырып, құрғақ бетон бұйымдарын қалыптау талаптарын шешуге арналған.

Оны өндіруге қолдануға болады:
●Тас тәрізді бетон төсеуіштері
●Өткізгіш тротуар бұйымдары
● Бордюрлер
●Кәдімгі бетон блоктары
●Көгалдандыруға арналған бетон бұйымдары
●Басқа тапсырыс бойынша бетон бұйымдары

Өнімнің әртүрлілігін де, материалдың икемділігін де талап ететін жобалар үшін біріктірілген басу және діріл конфигурациясы әдеттегі статикалық қысымды немесе тек дірілді қалыптастыру жүйелеріне балама ұсынады.

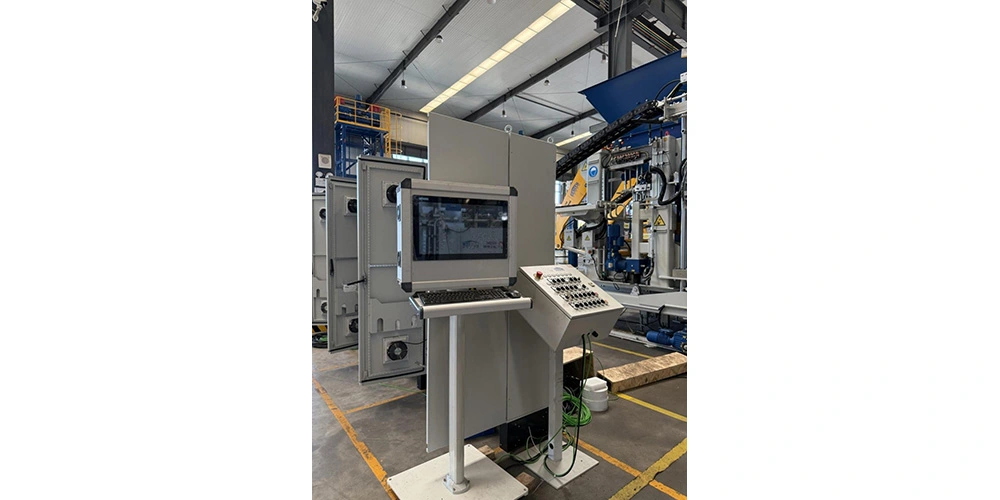

6. Тұрақты өндірісті басқару үшін автоматты басқару

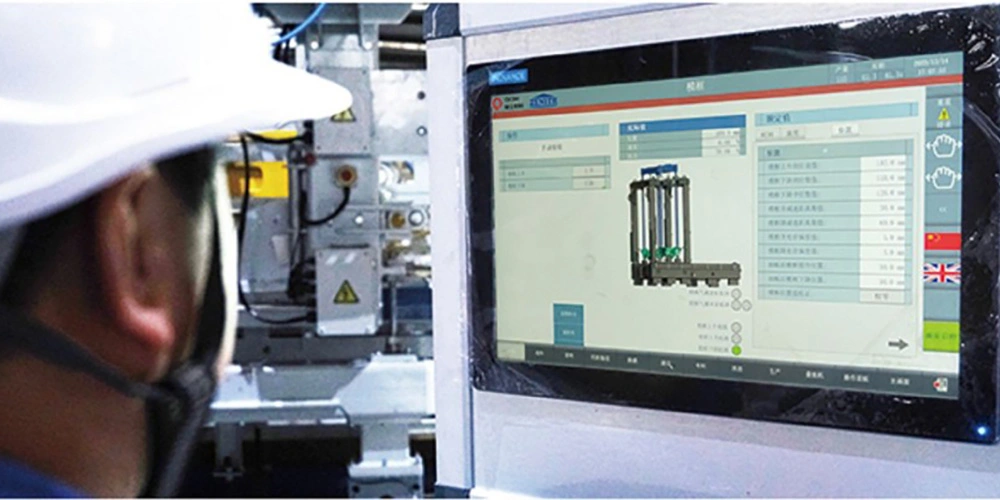

ZN-VP сериясы неміс автоматтандыру технологиясын көрнекі адам-машина интерфейсімен біріктіреді.
Басқару жүйесі операторларға өндірісті басқару үшін нақты интерфейсті қамтамасыз ете отырып, машинаның қалыптау процестерін үйлестіреді.

Негізгі функцияларға мыналар жатады:
●Өндіріс рецептін басқару
●Операциялық параметрлерді басқару
●Жабдық күйін бақылау
●Өндіріс деректерін жинау
●Машина жұмысын басқару
●Визуалды жабдық туралы ақпарат

Қолмен қажетсіз араласуды азайту арқылы біріктірілген басқару архитектурасы операторларға өндіріс параметрлерін дәйекті басқаруға көмектеседі.
Автоматтандырылған бетон блоктарын өндіру желілері үшін орталықтандырылған басқару сонымен қатар блок машинасы мен жоғары немесе төменгі ағынды жабдықтар арасындағы нақты интерфейсті қамтамасыз етеді.

7. Intelligent Equipment Cloud Service Platform

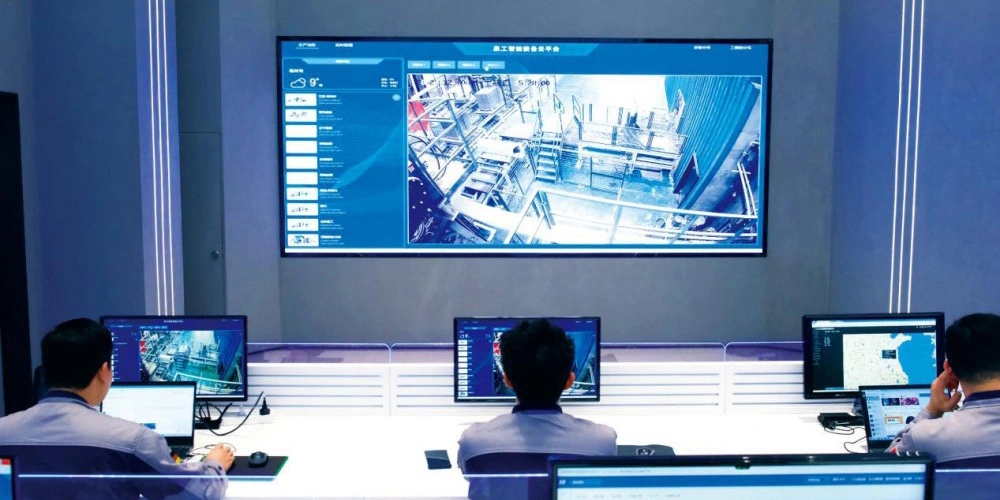

QGM Intelligent Equipment Cloud Service Platform құрылғыны басқаруды жергілікті басқару шкафынан тыс кеңейтеді.
Платформа бұлттық есептеулерді, деректер байланысын, жабдықты модельдеуді, жасанды интеллектті, анық емес нейрондық желілерді және жабдықтың жұмыс істейтін ақпараты мен пайдалану үлгілерін жинау және талдау үшін үлкен деректер технологияларын біріктіреді.

Жүйе конфигурациясына және авторизацияға байланысты платформа мыналарды қолдайды:
●Онлайн жабдықты бақылау
● Жабдықты қашықтан басқару
●Қашықтан техникалық қолдау көрсету
● Болжалды ақауларды анықтау
●Ақаулық диагностикасы
●Жабдықтың денсаулығын бағалау
●Автоматтандырылған жұмыс есептері
●Жабдық деректерін талдау

Бұл блок жасау машинасы мен бұлтқа негізделген қызмет функциялары арасында сандық байланыс жасайды.
Шетелдік блок өндірушілері үшін бұлтқа негізделген жабдықты бақылау өндірістік жабдық өндірушінің техникалық қызмет көрсету орталығынан алыс орналасқанда қосымша қолдау деңгейін қамтамасыз ете алады.
QGM зияткерлік жабдығы мен бұлттық қызмет көрсету тәсілі оның сандық қосылған блок жасау жабдықтары мен интеллектуалды өндіріс жүйелерінің кеңірек дамуына сәйкес келеді.

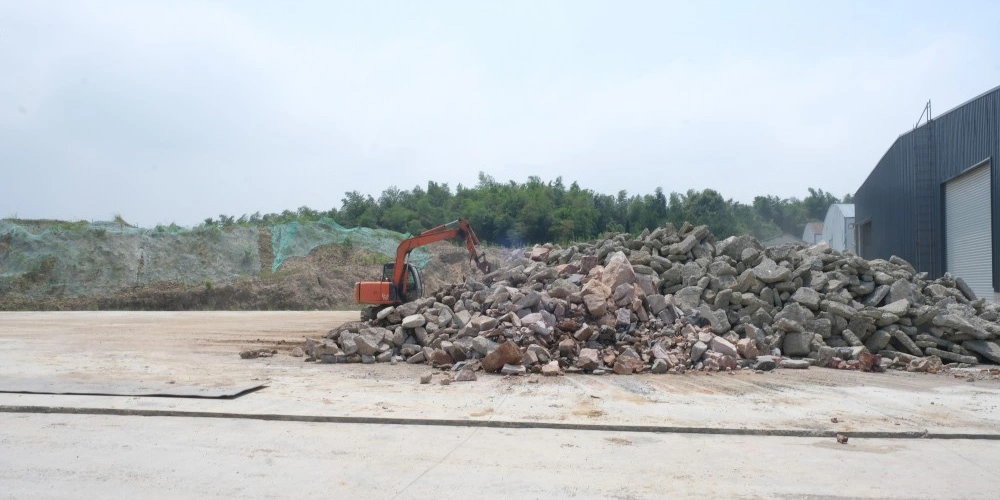

8. Бетон бұйымдарын өндіру үшін қатты тұрмыстық қалдықтарды қайта өңдеу

ZN-VP сериясының негізгі қолдану сипаттамаларының бірі оның әртүрлі шикізатқа бейімделуі болып табылады.
Материалдың қасиеттеріне, алдын ала өңдеуге және қоспаның дизайнына байланысты машинаны келесі материалдармен пайдалануға болады:

Қатты қалдықтар материалдары
●Құрылыс қалдықтары ●Металлургиялық қатты қалдықтар
●Шахта қалдықтары
●Тас ұнтағы
● Шлам
●Құмды жууға арналған балшық

Материалдың нақты қатынасы мен құрамы жергілікті жерде бар материалдардың физикалық және химиялық қасиеттеріне сәйкес анықталуы керек.

Бетон бұйымдары
Машинаны өндіру үшін конфигурациялауға болады:
●Стандартты бетон блоктары
● Қуыс блоктар
●Тротуарлар
●Өткізгіш төсеніштер
● Бордюрлер
●Тас тәрізді бетон бұйымдары
●Көгалдандыру өнімдері
●Еңбеуден қорғайтын блоктар
●Қабырғалық сәндік бетон бұйымдары

Бұл ZN-VP сериясын қатты қалдықтарды қайта өңдеу жобаларына қатысты етеді, мұнда мақсат дұрыс өңделген қалдықтарды тауарлық бетон өнімдеріне айналдыру болып табылады.

9.Икемді бетон бұйымдарын өндіруге арналған

ZN600VP, ZN900VP және ZN1500VP бірдей гидравликалық қалыптау тұжырымдамасында үш түрлі жабдық конфигурациясын қамтамасыз етеді.
Сәйкес модельді таңдау келесі факторларға байланысты:
●Қажетті басу күші
●Поллет өлшемдері
●Өнім өлшемі
●Өнім ассортименті
●Шикізат сипаттамалары
●Қалып конфигурациясы
●Қажетті өндіріс ауқымы
● Қол жетімді зауыт кеңістігі
●Желі конфигурациясын аяқтаңыз

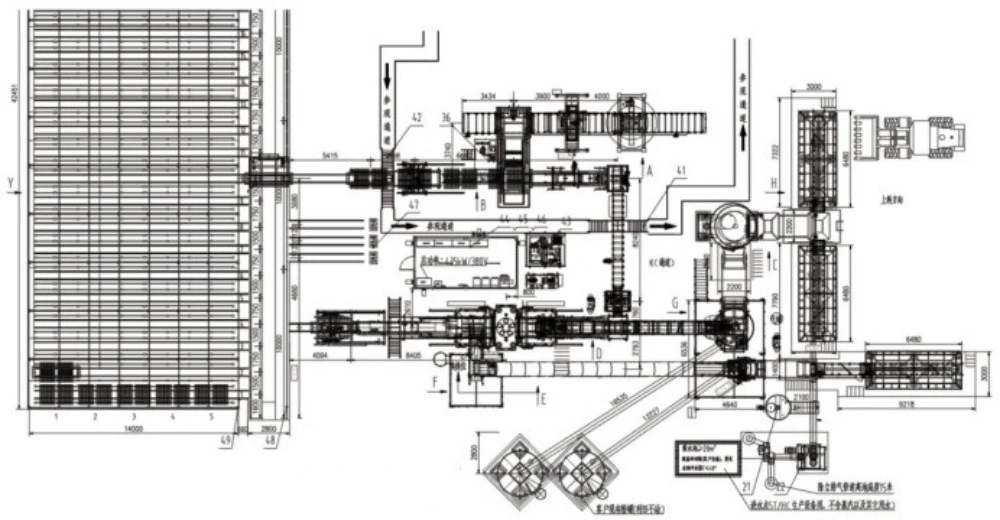

Өндіріс желісінің орналасуы
