Жылжымалы кірпіш төсеу машинасы - кірпіш жасайтын машина. Ол жұмыс істеуге оңай және шағын кірпіш зауыттарына жарамды. Ол жұмыс орнының өзгеруімен қозғалады. Бұл жабдық паллетті қажет етпейді. Сығылған кірпіштер кірпіш машинасы қозғалған кезде сайтқа орналастырылады, бұл паллеттердің көп шығындарын үнемдейді, бірақ алаңның ауданы жеткілікті үлкен болуы керек. Мобильді кірпіш төсеу машинасы адам мен машина диалогын, толық автоматты жұмысты, кездейсоқ сигналды талдауды, ақауларды автоматты диагностикалауды және әртүрлі параметр параметрлерін жүзеге асыра алатын жетілдірілген PLC интеллектуалды басқару жүйесін қабылдайды. Бұл машина қарапайым және ықшам құрылымды, оңай пайдалануды, оңай техникалық қызмет көрсетуді, аз қуат тұтынуды және жоғары өнімділікті қамтамасыз етеді.
Өнім туралы бейне

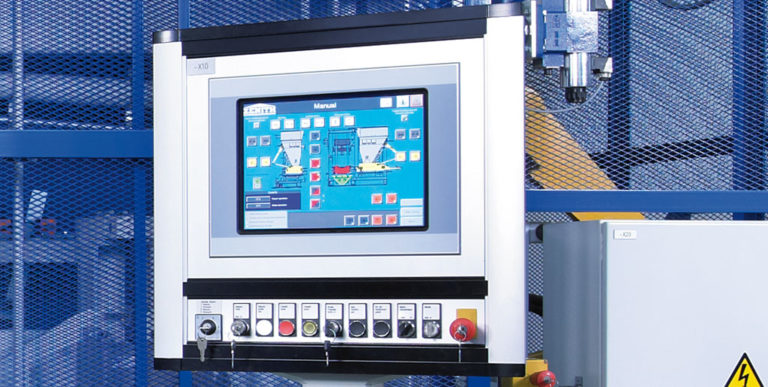

Theөздігінен түсіндірілетін, мәзірге негізделген сенсорлық панельмашина жұмысын өте жеңілдетеді. Әртүрлі қалып түрлері мен өндіріс бағдарламалары үшін өндіріс параметрлері жақсы реттелген мәзір маскалары арқылы енгізіледі және сақталады. Ішкі сигналды өңдеу үшін жылдам Siemens SPS пайдаланылады.

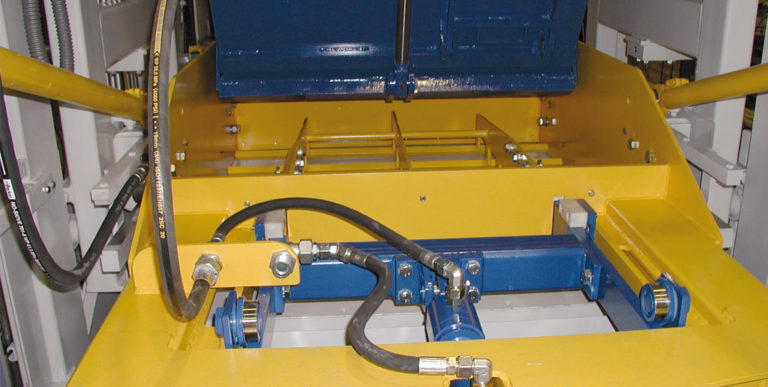

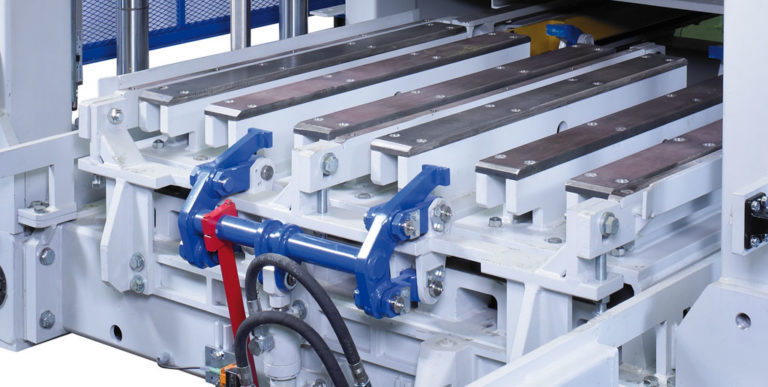

Шынжыр мен иінтіректі білік арқылы қозғалыстарды синхрондау арқылы қолдау көрсетілетін үлкен өлшемді бағаналар мен бағыттаушы мойынтіректерқалып пен бұрмалау басын қауіпсіз және дәл бағыттау. Сызықтық кодер арқылы сандық жолды өлшеу қосымша қол жетімді.

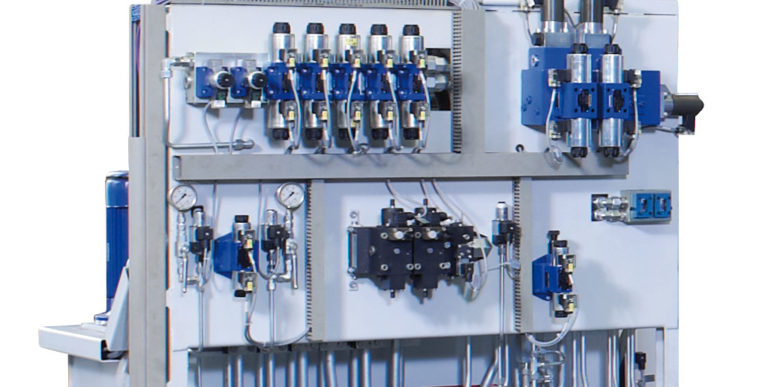

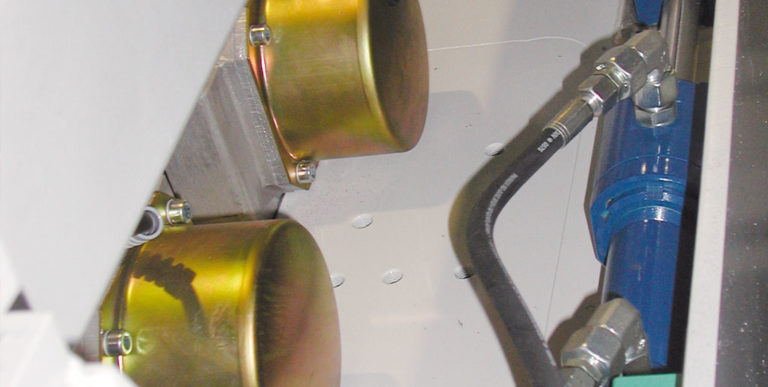

Машинаның негізгі қозғалыстары (дірілдеу үстелінің, қалып пен бұрмалауыштың көтерілуінің қозғалысы және қоректендіру тартпасын жылжыту) басқарылады.гидравликалық цилиндрлер, ZENITH әзірлеген және пропорционалды клапандар арқылы іске қосылады. Бұйымдарды бақыланатын төмендеу жылдамдығымен деформациялау кезінде қоюға болады.

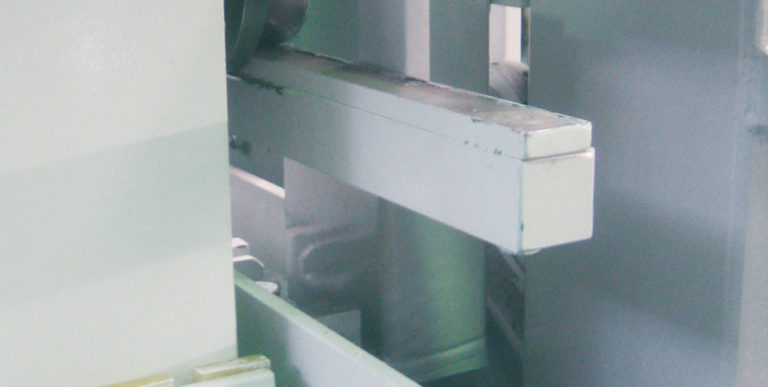

Негізгі бұрмалау басы агидравликалық басқарылатын жылдам ауыстыру құрылғысыпішінді жылдам өзгерту үшін. Толтыру бағытына көлденең өндірілген жиек тастары үшін құрылғыны қосымша түрде беру тартпасының щеткаларын пайдалану арқылы бұрмалау басының қылыштарын оңай тазалау үшін айналмалы басқыш құрылғысымен жабдықталуы мүмкін.
Құрылғының сыйымдылығын арттыру үшін оны мыналармен жабдықтауға боладықосымша «Жылдам және жайлылық» пакеті. Бұл пакетте жоғары өнімділігі бар басқару элементтері мен гидравлика, барлық негізгі қозғалыс осіне арналған сандық жолды өлшеу жүйесі, бұрмалау басын жылдам өзгерту құрылғысы және гидравликалық басқарылатын торы бар артқы бетон беру тартпасы бар.
Бет араластырғыш құрылғысыз жұмыс істегенде, машина мыналармен жабдықталуы мүмкінполистирол өзегін енгізу құрылғысыоқшаулағыш блоктарды өндіру үшін немесе аайналмалы щеткаблоктардың беттерін сыпыру үшін.
Техникалық деректер
| Ерекше өзгешеліктері | |
| Негізгі материал ыдысы | 1200л |
| Негізгі материалды беру қорабы | 2000л |
| Пигментті ыдыс | 800л |
| Пигмент беру қорабы | 2000л |
| Жүктегіштің максималды беру биіктігі | 2800мм |
| Қалыптастыру өлшемі | |
| Максималды қалыптау ұзындығы | 1240 мм |
| Максималды қалыптау ені (діріл үстелінде өндіру) | 1000мм |
| Максималды қалыптау ені (жерде өндіру) | 1240 мм |
| Өнімнің биіктігі | |
| Көп қабатты өндіріс | |
| Мин. өнім биіктігі (паллетте өндіру) | 50мм |
| Максималды өнім биіктігі | 250мм |
| Максималды қабаттау биіктігі (паллет+ бір қабатты өнімнің биіктігі) | 640 мм |
| Палетте төмен деңгейлі өндіріс | |
| Максималды өнім биіктігі | 600мм |
| Еденде төмен деңгейлі өндіріс | |
| Максималды өнім биіктігі | 650мм |
| Едендегі өндіріс | |
| Максималды өнім биіктігі | 1000мм |
| Мин. өнім биіктігі | 250мм |
| Машинаның салмағы | |
| Зеңсіз және пигментсіз құрылғы | 11,7 Т |
| Пигментті құрылғы | 1,7 Т |
| Машинаның өлшемі | |
| Жалпы ұзындық (пигментсіз) | 4400мм |
| Жалпы ұзындық (пигменттік құрылғымен) | 6 380 мм |
| Максималды жалпы биіктік | 3700мм |
| Мин.жалпы биіктік (тасымалдау биіктігі) | 3240 мм |
| Жалпы ені (басқару тақтасын қоса) | 2540 мм |
| Діріл жүйесі | |
| Діріл үстелінің максималды қоздырғыш күші | 80KN |
| Жоғарғы тербелістің мин.қоздырғыш күші | 40KN |
| Энергияны тұтыну | |
| Дірілдейтін үстелдің максималды санына негізделген | 42 кВт |
Өндірістік қуат

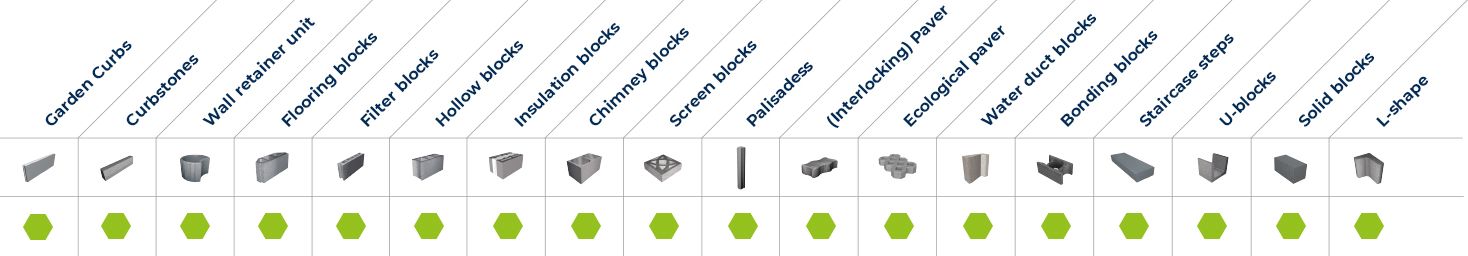

| Блок түрі | Өлшемі (мм) | Суреттер | Саны/цикл | Цикл уақыты | Өндірістік қуат (8 сағат сайын) |
| Шұңқыр блок | 400*200*200 |
|
12 | 40 ж | 8 640 дана |
| Тік бұрышты төсеуіш | 200*100*60 |
|
54 | 38с | 817 м2 |
| Тік бұрышты төсеуіш (фейсмикссіз) | 200*100*60 |
|
54 | 36с | 864 м2 |
| UNI төсеушілер | 225*112,5*60-80 |
|
40 | 38с | 757 м2 |
| Курстоун | 150*1000*300 |
|
4 | 46с | 2 504 дана |
